LCD-Display in Blau


Diese muss jetzt zuerst zurechtgeschnitten werden. Am besten ein bisschen länger da an Seite mit den Anschlüssen 2mm nicht leuchten. Viele behaupten dass man diese Leuchtfolie NICHT schneiden kann, da es zu einem Kurzschluss führt. Bätsch stimmt nicht man kann sie wohl schneiden! Das sollte man aber möglichst mit einer scharfen Schere machen damit geschnitten und nicht gequetscht wird .

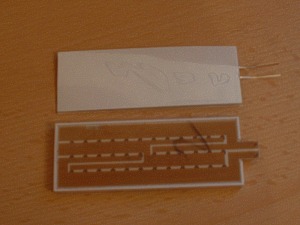

So sieht es aus wenn man die Leuchtfolie in der Länge und auch in der Breite zurecht getrimmt hat.


Achtet darauf dass die Folie nicht über die Kontakte für die Leitgummis steht. Die Anschlüsse der Folie können einfach an die alten angeschlossen werden. Diese sind mit den Pins 15 und 16 des LCDs verbunden. Daran kann ganz einfach der Inverter angeschlossen werden:



Das ist der Inverter: Ein vergossener Trafo mit n bisschen Elektronik. Der Trafo bringt das ganze auf 100V und die Elektronik macht 600hz daraus! Also nicht unbedingt absichtlich hinlangen könnte zum Tod führen *g*.


Der Inverter wird ganz einfach verschaltet: an die Seitlichen Pins kommt die Folie, an den einen Pin davon zusätzlich -, und  + kommt an den mittleren.
HINWEIS: an dem Pin 'EL' ist die Tödliche Spannung! Hier besonders aufpassen!


Am Besten mit Schrumpfschlauch gut isolieren.

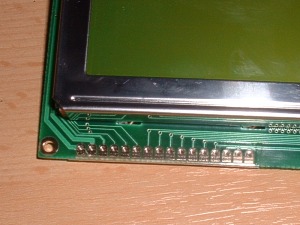

Dann an Pin 15 und 16 (von Vorne gesehen die beiden rechten Pins) die Kabel von GND und EL des Inverters. Man benutzt somit einfach die Platine um die Leuchtfolie anzuschließen.

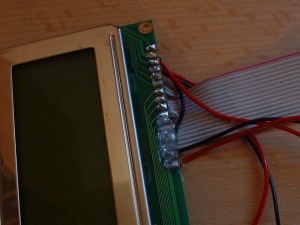

Aber da die obere Reihe mit der Unteren verbunden sind auch hier z.B. mit Tesa die Pins isolieren, wenn man an Pin 15+16 langen würde, fetzen einem die 100V durch den Finger.
