Status LEDs
Die
original LEDs an der Hardware wurden einfach abgelötet und neue per Kabel in die
Front verlegt.
WICHTIG: Man sollte vorher immer testen, ob die Spannung ausreicht um die neue
LED voll zum leuchten zu bringen!

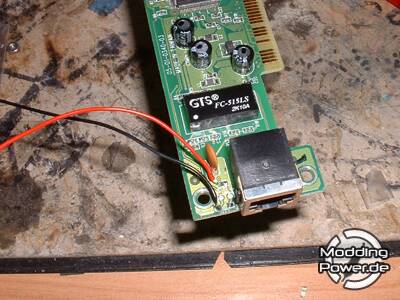

Bei der Netzwerkkarte wurde die
winzige SMD-LED und der Vorwiderstand ausgelötet, und zwei Kabel neu angelötet.
Da ein CD-Brenner verwendet wurde mussten auch 2 LEDs her -
blau für Lesen, rot
für Schreiben. Dazu wurden eine gemeinsame Masse (-) und je ein Anoden-Kabel (+)
für die LEDs angelötet. Zusätzlich wurde parallel zum Auswurf-Taster zwei Kabel
angelötet (rechts) um den Eject-Taster der Front benutzen zu können!
VU-Meter
Ein Digitales VU-Meter zeigt ganz
einfach den Ausgangspegel mit LEDs an. Je lauter, desto mehr der LEDs leuchten.
Das Ganze sieht im Betrieb ziemlich cool aus, da die LEDs rasend schnell
reagieren. Leider kann ich NOCH keine ausführliche Anleitung liefern, aber ich
stelle trotzdem mal einen Schaltplan vor:
Ein ausführlicher Bericht folgt, aber derjenige der die Schaltung nachbauen will,
kann alle Daten aus der Schaltung entnehmen!
Das ganze wurde natürlich zwei mal aufgebaut - eine für den linken, und eine für
den rechten Kanal:
Hier einmal von Oben...

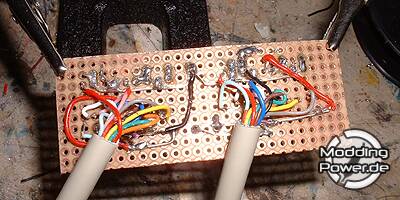

...und hier von Unten.
Die ganzen Steuerleitungen wurden mit Resten der vielpoligen VGA-Kabel an die Front gelegt.

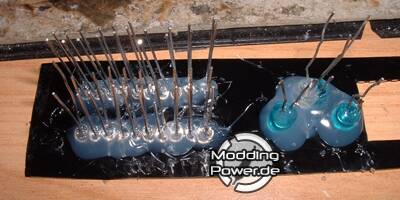

Danach habe ich die LEDs mit Heisskleber hinter den Löchern befestigt. Links die
VU-Meter LEDs, rechts die für HDD/LAN/CDRW. Die CDRW-Anzeige besteht aus einer
roten und einer blauen LED für lesen/schreiben (siehe oben).
Da die VU-Meter LEDs alle eine gemeinsame Anode besitzen, wurden alle Anoden
miteinander verbunden. Danach wurden passende Widerstände für 5V an jedes
Beinchen angelötet (kein Bild).
Auf der nächsten und letzen Seite wird die Front gefinished, also sofort
umblättern
.
