26.11.2002
Autor: Manu-soft
Glowing USB-To-Front Mod

Einleitung

Als ich mir mit LEDs in der Hand den USB to Front-Mod angeschaut habe wusste ich sofort da kann man noch was verbessern! Nämlich eine USB-Beleuchtung! Das kann ganz einfach mit 2 LEDs verwirklicht werden, aber seht selbst:


 » easy



Was braucht man?
Ultrahelle LEDs + passende Vorwiderstände

gibt's bei der LED-Kampagne!


Anleitung:

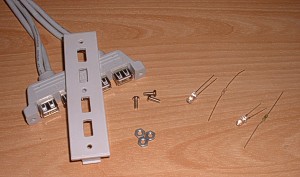

Zuerst benötigen wir einige Teile:

-Den USB-To-Front Mod

-Ultrahelle LEDs + passende Vorwiderstände
-Unterlegscheiben/größere Muttern

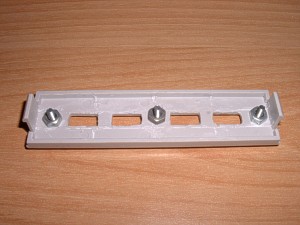

Zuerst müssen wir einen Spalt zwischen den USB-Anschlüssen und der Frontblende schaffen. Das hab ich ganz einfach gemacht in dem ich zwischen Anschlüssen und Blende 3 Muttern als Abstandshalter draufgeschraubt habe (siehe Bild).

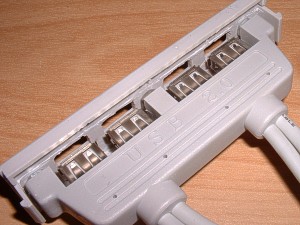

Wie man sieht ist nun ein ausreichender Spalt zwischen den Anschlüssen und der Blende. Jetzt geht's an den Einbau der LEDs:


Zuerst wird jede LED mit einem passenden Vorwiderstand versehen. Ich habe eine rote 10000mcd LED und eine blaue 7000mcd LED verwendet.



Am besten spannt ihr die Fronblende in einen Schraubstock o.ä. ein damit ihr besser arbeiten könnt. Dann legt ihr die LEDs zurecht. Ich habe soe oberhalb der US-Anschlüsse ganz an den Rand gelegt so dass sie nach innen leuchten. So leuchtet die eine Seite blau die andere rot .


Jetzt die Beinchen nach innen biegen damit ihr nachher Kabel sparen könnt . Die LEDs dann mit Heißkleber fixieren.


Heizt den Lötkolben an: die Beinchen der LEDs & die Kabel können jetzt miteinander verlötet werden.

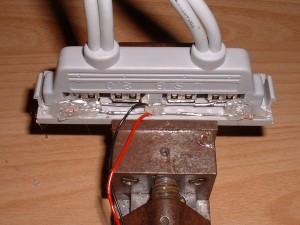

Zur Sicherheit die kritischen Stellen mit Heißkleber oder Schrumpfschläuchen isolieren.

Ergebnis:

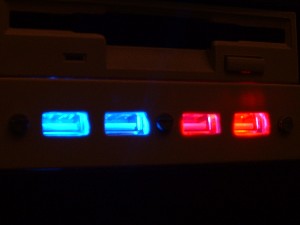

Die eine Seite leuchtet blau die andere rot . Sieht doch nicht schlecht aus oder?


NICE!!!

Fazit:

Wenig Aufwand, fettes Ergebnis!
