Einleitung
Ein Netzteil sieht von
außen einfach nur fad aus. Und das obwohl im inneren Hightech schlummert die
auch noch richtig interresant aussieht! Deshalb zeig ich euch wie ihr ein Window
in euer Netzteil einbaut
Was braucht man?
Anzahl |
Teil |
Reichelt Bestellnummer |
Kosten |
? |
5mm Ultrahelle LEDs |
hier |
? |
? |
Widerstände für die LEDs |
hier |
? |
-Lötkolben,
Schraubenzieher, Dremel/Stichsäge
-Plexiglas in der richtigen Größe |
Anleitung:
WARNUNG! DAS NETZTEIL NIE ANSCHLIEßEN WENN ES OFFEN IST! LEBENSGEFAHR!

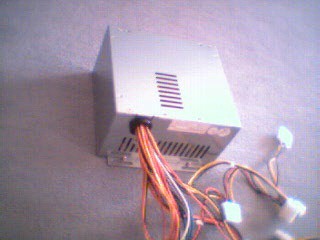

Als erstes baut ihr euer NT
komplett aus eurem Computer, und vorallem Netzstecker ziehen!
Dies ist die Seite wo zur Seitenwand des PCs Zeigt (manchmal ist das Netzteil
umgedreht eingebaut oder sogar senkrecht, also sucht euch die richtige Seite
aus!)
Diese Seite soll durch ein Window aus Plexiglas ersetzt werden.
Dann nehmt den Deckel des Netzteils ab und schaut euch das innere erstmal genau
an: sieht doch irgendwie geil aus, oder?
Und DAS wird man später duch das Window sehen: 2 Dicke KOndensatoren, n
Transformator, ein WIRKLICH großen Kühlkörper und n paar Kabel. Überlegt euch
schonmal wo ihr eure LEDs nacher platzieren wollt.
Nehm den Deckel und zeichnet euer Window an. Ich habe einfachhalber die Seite
komplett abgesägt (siehe Strich) und nur noch oben einen 5mm-Rand gelassen, da
unten auch einer ist. Das ist aber bei jedem Netzteil anders, also sucht euch
eure Form/Position selber raus.
Nach dem Kitzeln mit der Stichsäge könnt ihr den Deckel probeweise wieder
draufsetzen. Genau dieses Loch wird mit folgender Plexischeibe versehen:

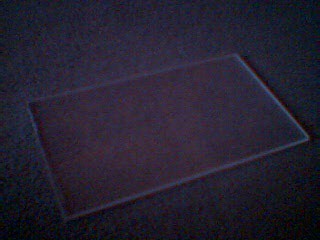

Schneidet ein Stück Plexiglas zurecht (hier DickexBreitexLänge: 2,5x80x140mm)
und befestigt es (ich habe es nur dazwischengeklemmt und mit Heißkleber
befestigt)!

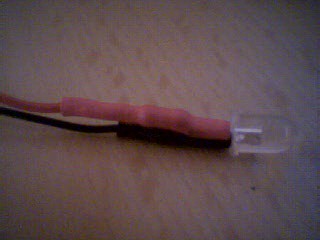

Jetzt ran an die LEDs! Ich habe 2 5mm Ultrahelle rote Leds (1,85V/30mA) mit
einem Vorwiederstand von 100Ohm direkt an die 5V des Netzteils angeschlossen.
Ihr solltet alles richtig isolieren damit es keinen kurzen gibt und euch das NT
um die Ohren fliegt.
Schaut wo auf der Platine eures Netzteils die roten=5V und die schwarzen=Ground
zusammenlaufen. Meist treffen sie sich an einem Punkt und sind alle
zusammengelötet. Genau dort könnt ihr eure LEDs anschließen, aber schaut dass
nacher nichts den NT-Boden berührt.

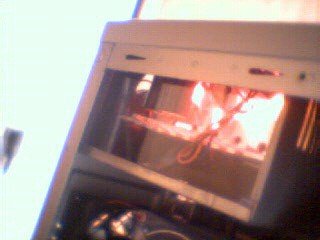

SO jetzt könnt ihr alles wieder zusammenbauen, aber es sollte keine Schraube
oder Sägespäne auf der Platine liegenbleiben, oder was auch oft passiert ist das
eine Schraube unter die Platine gerät
Ihr solltet aber nicht vergessen in eure Seitenwand das Window so einzuplanen
dass man das Netzteil sieht, sonst war der Ganze mod umsonst
Fazit:
Ein Window kehrt nicht nur
das Innere eines PC-Gehäuses nach außen, sondern auch das eines Netzteils!!!
